Боєприпаси та підривачі, які отримали можливості налаштувань в DCS WORLD можна розділити на такі:
Бомби загального призначення
Бомби 80ї серії (Mk.80) загального призначення (GP) використовується товстостінний металевий корпус із вибуховим наповнювачем. Використовується винищувачами,бомбардувальниками і штурмовиками, так як має широкий спектр застосування і відносно дешева.

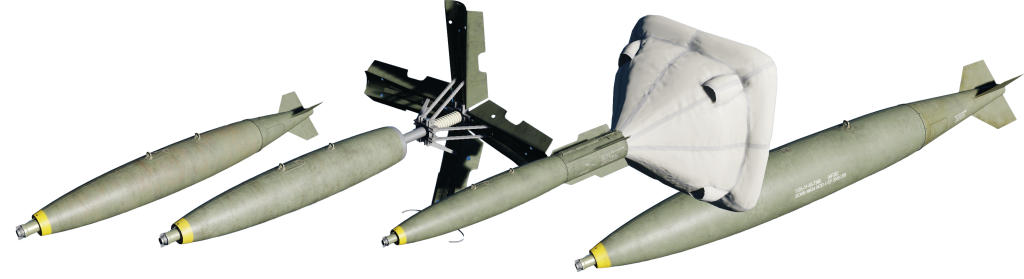

Бомби загального призначення Mk.82 , Mk.83, Mk.84 мають вагу відповідно 500, 1000 та 2000 фунтів. Можуть бути використані як з низьким (low drag – LD) та високим (high drag – HD) опором із встановленням певного комплекту. Snake Eye – комплект уповільнюючих плавників (№2 на рисунку нижче) призначений для застосування на низьких висотах, активація відбувається при швидкості більше 150 вузлів або парашют (№3).
При виборі заднього підривача Tail Fuze енергія взриву концентруються максимально в точці активаціі. У випадку коли треба розширити зону підриву і осколкової дії використовують носовий підривач Nose Fuze і енергія вибуху розходиться в сторону хвоста бомби.
В грі можна вибрати такі носові підривачі:
М904Е4 – механічний носовий підривач із затримкою безпечного зходу з пілонів від 4 до 20 секунд та налаштуванням затримки спрацювання від 0 до 0,25 секунд, встановлюється на всі типи серії Mk.80.
DSU-33 – носовий підривач для бомб 80ї серіі з розкриттям у повітрі, має фіксовану висоту спрацювання 20 футів.
Plugged – цільна носова пробка для пробиття броньваної техніки і беттоних укритів, бувають MXU-735, Long Conical, Short Conical.
На рисунку нижче показані варіанти зліва направо: №1 – M904, №2 – DSU-33, №3 – Long Conical Plug, №4 – Short Conical Plug.
Хвостові підривачі представлені в грі:
M905 – принцип діі як і у М904, відрізняється стороною в яку підривається. підривач із затримкою безпечного зходу з пілонів від 4 до 20 секунд та налаштуванням затримки спрацювання від 0 до 0,25 секунд, встановлюється на всі типи серії Mk.80.
FMU-139 – електромеханічний хвостовий підривач з функцією затримки активації від 2 до 5 секунд та налаштуванням затримки спрацювання від 0 до 0,06 секунд. Може бути налаштований безпосередньо в літаку із вибором спрацювання в точці падіння чи із затримкою.
FMU-152 – повністю програмується в кабіні літака. І має такі функції: активація підривача від 2 до 5 секунд та налаштування затримки спрацювання від 0 до 24 годин.
PLUGGED – закритий хвіст пробкою у разі відсутності хвостового підривача.
Laser Guided Bomb Units
GBU-10 (Mk.84)
Для покращення ефективності використання бомб був розроблений комплект лазерного керування бомбою. Головка має сенсор пошуку лазерної плями певного коду та плавники які доводять бомбу в сторону лазерного показчика. Хвостові розкриваються після відокремлення від літака і стабілізують бомбу підримуючи тракеторію польоту.
Лазерні бомби GBU-12, GBU-10, GBU-16 та GBU-24 використоують кінетичну енергії падіння бомби для пробиття бетонних укритів і важко броньованих цілей, тому вони мають тільки хвостовий підривач для концентрації енергії вибуху.
GBU-12 (Mk.82) 500 фунтові бомби з лазерним комплектом наведення
GBU-16 (Mk.83) 1000 фунтові бомби з лазерним комплектом наведення
GBU-24 (Mk.84) 2000 фунтові бомби з лазерним комплектом наведення
Лазерні бомби мають такі хвостові підривачі:
FMU-139 – електромеханічний хвостовий підривач з функцією затримки активації від 4 до 20 секунд та налаштуванням затримки спрацювання від 0 до 0,06 секунд. Може бути налаштований безпосередньо в літаку із вибором спрацювання в точці падіння чи із затримкою.
FMU-143 – електромеханічний хвостовий підривач для важко-броньованих цілей. Оснащений функцією затримки активації від 5,5 до 21 секунд та налаштуванням затримки спрацювання від 0,03 до 0,12 секунд. Спрацьовує при перевищенні навантаження в 75G.
FMU-152 – повністю програмується в кабіні літака. І має такі функції: активація підривача від 4 до 21 секунд та налаштування затримки спрацювання від 0 до 24 годин.
Laser Seeker Code – налаштування коду сенсора бомби, який вона буде шукати після активації.
JDAMs
Joint Direct Attack Munition (JDAM) — це комплект наведення, який перетворює некеровані бомби, або «тупі бомби», на всепогодні високоточно керовані боєприпаси (PGM). Бомби, обладнані JDAM, керуються інтегрованою інерціальною системою наведення, з’єднаною з приймачем глобальної системи позиціонування (GPS), що дає змогу використовувати їх до 15 морських миль (28 км).
GBU-38 (Mk.82) 500 фунтів з JDAM має такі підривачі:
- Носові DSU-33, Plugged (MXU-735, Long conical, Short Conical)
- Хвостові FMU-139, FMU-143, FMU-152, Plugged.
GBU-54(V)1/B (GBU-38) 500 фунтів з встановленим сенсором пошуку лазеру LJDAM дял роботи по рухомим цілям і має наступні підривачі.
Хвостові: FMU-139, FMU-143, FMU-152.
GBU-32(V)2/B (Mk.83) 1000 фунтів JDAM має такі підривачі:
- Носові DSU-33, Plugged (MXU-735, Long conical, Short Conical)
- Хвостові FMU-139, FMU-143, FMU-152, Plugged.
GBU-31(V)1/B, GBU-31(V)2/B (Mk.84) 2000 фунтів JDAM має такі підривачі:
- Носові DSU-33, Plugged (MXU-735, Long conical, Short Conical)
- Хвостові FMU-139, FMU-143, FMU-152, Plugged.
GBU-31(V)3/B, GBU-31(V)4/B (BLU-109) 2000 фунтів JDAM Penetrator має такі підривачі:
- Хвостові FMU-139, FMU-143, FMU-152, Plugged.
Касетні боєприпаси
Касетні боєприписи – контейнер наповнений бойовими елементами для ураження живоі сили противники чи легкоброньовані цілі. Розкривається на заданій висоті і розкидує бойові елементи.
Основні типи касетних боєприпасів в грі це: CBU-87/103, CBU-97/105, CBU-99, Mk.20 Rockeye (CBU-100)
CBU-87 касетний боєприпас Combined Effects Munition (CEM) призначений для ураження легкоброньвоних цілей
CBU-97 касетний боєприпас Sensor Fuzed Weapon (SFW) для ураження броньованих цілей. Заряди в середині касети після розкриття вишукують танки, бронетраспортери і тд.
CBU-99/100 касетний боєприпас для ураження броньваних цілей тип зарядів HEAT. Підривач Mk.339 є механічним з витримкою часу. Можна встановити функціональне спрацювання Function Delay PRI та Function Delay OPT від 1.2 до 100 секунд з дельтою в 0.1 секунду. CBU-99 додатково має підривач FMU-140 радарний висотомір який спрацьовує на заданій висоті від 300 до 3000 футів, і додатково дає можливість затримку активації від 1.2 до 10 секунд.
CBU-103 та CBU-105 це відповідно апгрейд CBU-87 та CBU-97, в які було встановлено комплект Wind Corrected Munitions Dispenser (WCMD) корегування зносу від вітру.
Носовий (Nose Fuze) підривач FZU-39 спрацьовує при наближені і для касетних боєприпасів визначає висоту спрацювання – розкриття контейнеру.
CBU-97/105 мають опції висоти розкриття від 900 футів до 3000 та затримку розкриття від 0.63 до 4.14 секунд.
CBU-87/103 додатково мають швидкість обертів контейнру під час розкидування бойових елементів, від 500 до 2500 з кроком 500.
Протирадіолокаційні ракети
Протирадіолокаційні ракети призначенні для виведення з ладу радарів та засобів ППО

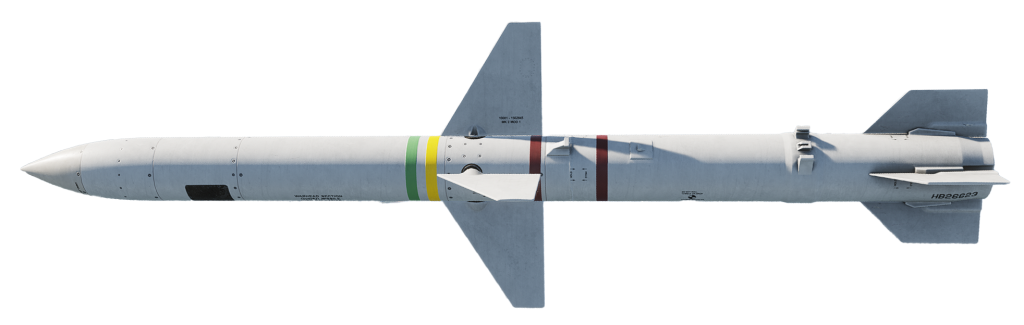

AGM45 Shrike була створена шляхом встановлення протилокаційноі головки в базу ракети AIM-7 Sparrow і була виведена з озброєння у 1992 році. На заміну прийшла новіша ракета AGM-88 HARM.
В озброєнні відповідно для певних типів радарів можна вибрати головки наведення. Вони вибираються від діапазону (каналів-частот) які випромінюють радари та ППО. Вибір головок і варіантів застосування приведено нижче.
Таблиця вибору головок наведення AGM-45 Shrikes
| Тип загрози – назва радару | Рекомендований вибір |
|---|---|
| SON-9 Fire Chan | Mk.23, Mk.24 mod 5, Mk.24 mod 34, Mk.50 |
| P-19 Flat Face | Mk.37 |
| SA-2 Fan Song | Mk.22, Mk.25, Mk.50 |
| SA-3 Low Blow | Mk.36, Mk.49 mod 0, Mk.49 mod 1 |
| SA-5 Square Pair | Mk.22, Mk.25, Mk.50 |
| Sborka-M1 Dog Ear | Mk.50 |
| SA-10 Big Bird | Mk.23, Mk. 50 |
| SA-11 Fire Dome | Mk.49 mod 0, Mk.49 mod 1 |
| SA-13 Snap Shot | Mk.22, Mk.50 |
| SA-15 Gauntlet | Mk.23, Mk.24 mod 5, Mk.24 mod 34, Mk.50 |
| SA-19 Hot Shot A | Mk.23, Mk.50 |
* Рекомендація залежить від працездатності головок наведння в конкретному патчі.
Система лазерного наведення некерованих ракет
Advanced Precision Kill Weapon System (APKWS) — це переробка некерованих ракет Hydra 70 із комплектом лазерного наведення для перетворення їх на високоточні боєприпаси (PGM).
В нас є можливість вибрати між двома типами головок APKWS між М151HE яка має фугасну дію та М282MPP з головкою підвищеного пробивання багатоцільового використання.
Вікно додаткових налаштувань для APKWS дозволяє змінити код на землі який буде шукати головка наведення.
